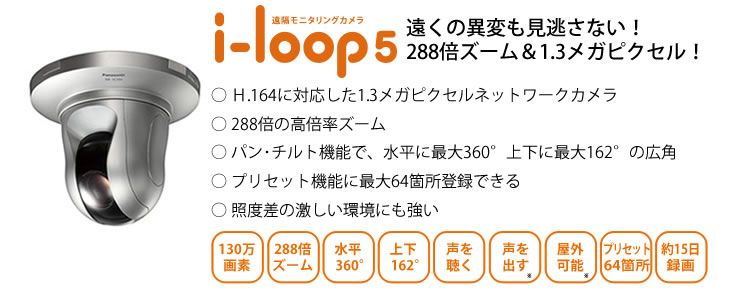

i-loop5 - 288倍ズーム&1.3メガピクセル

遠くの異変も見逃さない!288倍ズーム&1.3メガピクセル!「i-loop5」
※スピーカーはオプションとなります。
※屋外ドームハウジングを付けることで、屋外設置が可能になります。

カンタン操作

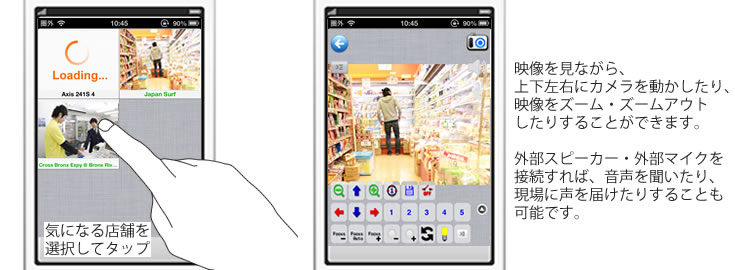

指先でリモート操作・ズーム操作がカンタンに行えます。
画面の切り替え、店舗の切り替えも指先だけの簡単操作です。あらゆるロスを軽減することで店舗のマネジメントに専念することができます。

IP Cam Viewer Liteを使えば、インターネットができる環境であれば、「いつでも、どこからでも」、iPhone・iPad・Androidからアクセスすることができます。アプリは無料でダウンロードし使うことができます。
音声の入出力を行うには、有料版の「IP Cam Viewer Pro」をご利用ください。

IP Cam Viewer Lite

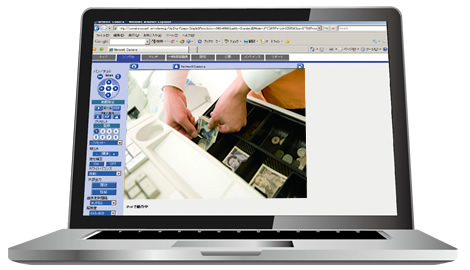

パソコン画面からの遠隔監視も可能です。
画面からカメラを遠隔操作したり、ズームして映像を拡大して見ることも可能です。

※画面はハメ込みイメージです。

PCイメージ

最大9台のモニタリングと音声の双方向通信(トランシーバー方式)を同時に行うことができます。 また、同一画面上に最大16台までのカメラ静止画像を一覧表示することができます。



※ あらかじめ1台のカメラに他のカメラのアドレスを登録することにより、利用できます。
※ マルチ画面では、640×480ドットの解像度を表示させることはできません。
※ パソコン画面の解像度により、全てを表示できない場合があります。その場合は全画面表示をご利用ください。
※ ネットワーク環境やアクセス数によっては、画像更新速度(フレームレート)が遅くなることがあります。

デュアル・ディスプレイ

カンタン録画

  • 大容量1TBHDD及び「ブルーレイディスク」などで標準動画形式となっている最先端の『H.264』高圧縮方式採用で高画質・長時間録画を実現。
  • A4サイズ以下のコンパクト設計。シンプル操作のオールインワン4chデジタルビデオレコーダー。前面パネルのスイッチ類がないため、誤動作を防止します。操作はマウスとリモコンで行います。
  • グラフィック検索、日時検索、イベントログリスト検索と利便性の高い多彩な検索方法で、見たい映像を瞬時に再生可能。
  • 標準装備のUSBポートを使用して、ハードディスクに録画した映像のバックアップ及びパソコンへの外部出力、再生が可能。
    ビューアソフトも同時にインストールされるので、映像再生も容易に可能。

録画モード D1(720×480)の場合
画質 Best Super High Middle Low
録画総コマ数 1TB録画時間(H) 録画日数(日) 1TB録画時間(H) 録画日数(日) 1TB録画時間(H) 録画日数(日) 1TB録画時間(H) 録画日数(日) 1TB録画時間(H) 録画日数(日)
120 180 8 216 9 273 11 364 15 545 23
60 361 15 432 18 545 23 727 30 1091 45
28 773 32 927 39 1169 49 1558 65 2338 97
16 1354 56 1622 68 2045 85 2727 114 4091 170
8 2707 113 3243 135 4091 170 5455 227 8182 341
4 5414 226 6486 270 8182 341 10909 455 16364 682

※録画時間目安表は、記載の時間を録画できることを保証するものではありません。実際の録画時間は、撮影場所や撮影条件によって増減します。
※H.264録画方式の特性上、録画設定・設置環境により録画時間が半減する場合があります。

PCから録画再生

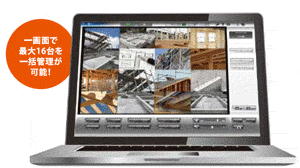

PCイメージ1台のパソコンに最大16台のスマートライブカメラを接続できます。 専用ソフトでは、カメラごとの録画スケジュールや、警戒スケジュール、動態検知による自動録画設定、手動による連続録画、スナップショットの記録が出来ます。

デュアル・ディスプレイ画面表示

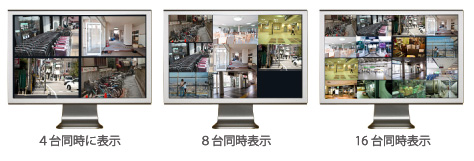

4分割表示、6分割表示、9分割表示、16分割表示の4種類の表示を選択できます。
登録台数に応じて、また重要画面に応じて表示方法を設定できます。

録画は、手動録画、スケジュール設定や動態検知設定による自動録画が設定できます。
設定はカメラごとに設定、変更が出来ます。

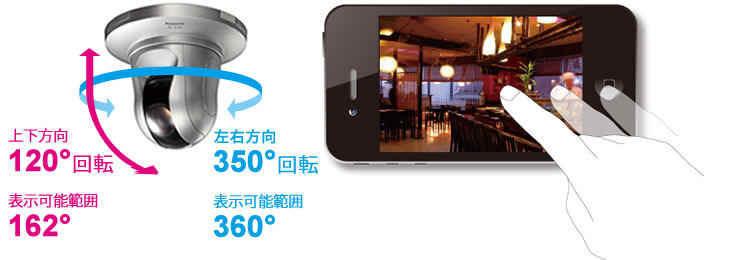

パン・チルト機能

従来1台のカメラでは見ることができなかった広い範囲をモニタリングすることができます。

また、指定の位置を64ヶ所まで登録することができ、直ぐに見たい方向にレンズの向きを切り替えることができます。

今までのカメラは、どうしても店内のどこかが死角となり見ることができず、それをカバーするためにカメラを2~3台導入することが必要でした。
しかしi-loop5のパン・チルト機能によって、1台のカメラでカバーする事が可能になりました!

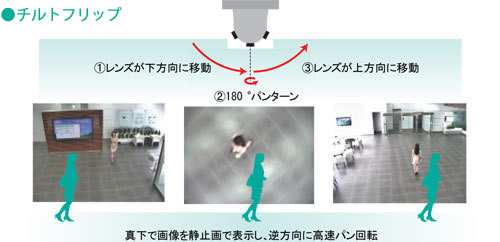

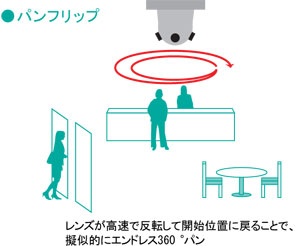

手動操作時にパン、チルト端点に到達した場合、画像を静止画で表示し、逆方向に高速パン回転させることで、擬似的にパン360°、チルト180°エンドレスカメラと同等の操作性を実現します。

音声マイク

映像だけでなく音声も聞く事ができるので、会話を聞く事で、お客様への接客マナーや勤務態度も的確に把握することができます。
マイクは、目立たないフォルムと小さなサイズで、微細な音まで確実に拾う集音マイクです。

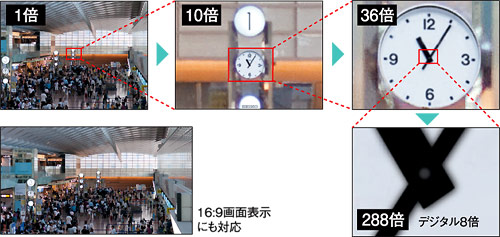

ズーム機能

18倍光学ズームと2倍EXズームにより、高画質のままで36倍のズームが可能です。(VGA解像度時)
また8倍のデジタルズームにも対応しており、最大で288倍のズームが可能です。

  • ※ デジタルズームは倍率が高くなるにつれ、画質が劣化します。



動体検知による自動メール配信機能

あらかじめ設定したエリアで動きを検知したり、外部インターフェイスに接続されたセンサーなどが検知したときに、スナップショットした画像を、PCや携帯電話にメールでお知らせします。 (※センサーはオプションになります。)

防犯機能

店舗の休日や夜間に不審者の侵入があった場合に、動体検知機能が役立ちます。動きを検知したり、外部スイッチなどのセンサーが検知を行うと、瞬時に指定先へメールで通知し、画像を送信することが可能です。 (※外部スイッチなどのセンサーはオプションになります。)

また、アラーム出力端子に接続したライトなどで威嚇を行うこともできます。(※ライトはオプションになります。 )

製品仕様

基本
電源 DC12 V、PoE(IEEE802.3af準拠)
消費電力 DC12 V:690 mA、PoE 48 V:190mA(クラス0機器)
使用温度範囲 -10℃~+50℃
使用温度範囲 90%以下(結露しないこと)
モニター出力(画角調整用) VBS:1.0V[P-P]/75Ω、コンポジット信号、Φ3.5mmミニジャック(モノラル)
外部入出力端子 アラーム入力1、アラーム入力2/アラーム出力、アラーム入力3/AUX出力 各1端子
マイク/ライン入力 Φ3.5mmモノラルミニジャック、入力インピーダンス:約2kΩ
マイク入力時/使用可能マイク:プラグインパワー方式、供給電圧:2.5V±0.5V
ライン入力時/入力レベル:約-10dBV
オーディオ出力 Φ3.5mmステレオミニジャック(モノラル出力)
出力インピーダンス:約600Ω、ラインレベル
寸法 Φ115mm 高さ155mm(電源用端子台含まず)
質量 本体:約900g 付属品(カメラ取付金具、飾りカバー):約200g
仕上げ 本体:PC/ABS樹脂(塗装色:ファインシルバー<501>)
ドーム部:PMMA樹脂
カメラ部
撮像素子 1/3型 MOSセンサー
有効画素数 約130万画素
走査面積 4.80 mm (H) x 3.60mm (V)
走査方式 プログレッシブ
最低照度(※換算値) カラー
0.6lx(F1.6、オートスローシャッター:OFF<1/30s>、ゲイン:ON<High>)
0.038lx(F1.6、オートスローシャッター:最大16/30s、ゲイン:ON<High>)※
白黒
0.5lx(F1.6、オートスローシャッター:OFF<1/30s>、ゲイン:ON<High>)
0.031lx(F1.6、オートスローシャッター:最大16/30s、ゲイン:ON<High>)※
ワイドダイナミックレンジ ON/OFF
顔連動制御 ON/OFF
ゲイン(AGC) ON (Low) /ON (Mid) /ON (High) /OFF
暗部補正 ON/OFF
光量制御 フリッカレス(50 Hz/60 Hz) /屋外撮影/固定シャッター
シャッター速度 1/30、3/100、3/120、2/100、2/120、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10000
オートスローシャッター OFF(1/30s)、最大2/30s、最大4/30s、最大6/30s、最大10/30s、最大16/30s
簡易白黒切替 OFF/Auto
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション High/Low
画像認識 顔検出 ON/OFF (XML通知設定あり)
プライバシーゾーン ON/OFF (ゾーン設定 最大2か所)
画面内文字表示 ON/OFF、最大20文字(アルファベット、カタカナ、数字、記号)、文字サイズ 小
動作検知(VMD) ON/OFF 4エリア設定可能
イメージホールド ON/OFF
設定方法 天井設置
レンズ部
ズーム比 18倍
36倍(EX光学ズーム、VGA解像度使用時)
デジタルズーム 8倍(最大288倍 EX光学ズーム、VGA解像度使用時)
焦点距離 4.7mm~84.6mm
最大口径比 1:1.6(WIDE)~2.8(TELE)
フォーカス範囲 1.5m~∞
絞り範囲 F1.6~22、Close
画角 水平3.2°(TELE)~55.2°(WIDE) 垂直2.4°(TELE)~42.1°(WIDE)
回転台部
水平回転範囲 0°~350°
水平回転速度 マニュアル:約0.5°/s~100°/s、プリセット:最大約300°/s
垂直回転範囲 -30°~90°(上向~水平~真下)
チルト範囲指定:
10°/5°/3°/0°/-3°/-5°/-10°/-15°/-20°/-25°/-30°で指定可能
垂直回転速度 マニュアル:約0.5°/s~100°/s、プリセット:最大約100°/s
プリセットポジション数 64か所
自動モード オートパン/プリセットシーケンス/360度マップショット/プリセットマップショット
セルフリターン 10秒/20秒/30秒/1分/2分/3分/5分/10分/20分/30分/60分
パン・チルトフリップ ON/OFF ※1
マップショット 360度マップショット/プリセットマップショット
ネットワーク部
ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 アスペクト比:
4:3
H.264
1280×960/640×480/320×240 最大30fps
MPEG-4
640×480/320×240 最大30fps
JPEG(MJPEG)
1280×960/640×480/320×240 最大30fps
アスペクト比:
16:9
※MPEG-4には対応していません。
H.264
1280×720/640×360/320×180 最大30fps
JPEG(MJPEG)
1280×720/640×360/320×180 最大30fps
※MPEG-4は対応しておりません。
画像圧縮方式 H.264
MPEG-4
※2、※3
画質選択:動き優先/標準/画質優先
配信方式:ユニキャスト/マルチキャスト
ビットレート:(固定ビットレート/ベストエフォート配信)
64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/1536 kbps/2048 kbps/3072 kbps/4096 kbps/8192 kbps※
※H.264モード時のみ
(フレームレート指定):1 fps/3 fps/5 fps/7.5 fps/10 fps/15 fps/20 fps/30 fps
JPEG
(MJPEG)
画質選択:0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式:PULL/PUSH
画像更新速度 0.1 fps~30 fps (JPEGと、H.264/MPEG-4同時動作時のJPEGフレームレートは制限あり)
音声圧縮方式 G.726(ADPCM)32 kbps/16 kbps、G.711 64 kbps
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/8192 kbps
対応プロトコル IPv6: TCP/IP、UDP/IP、HTTP、HTTPS、RTP、FTP、SMTP、DNS、NTP、SNMP、DHCPv6
IPv4: TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP
最大接続数 14(条件による)
FTPクライアント アラーム画像送信、FTP定期送信
(FTP定期送信失敗時、SDHC/SDメモリーカードにバックアップ可能)
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
SDメモリーカードスロット ネットワークカメラ専用SD/SDHCメモリーカード(別売)※4、Fullサイズ
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank
JPEG画像表示、パン・チルト・ズーム、AUX制御(アクセスレベルによる)

価格(リース契約)

  • ※料金は税抜表示となります。
    初期費用・保証金なし!工事料金も月額リースに含まれます。
  • 月額リース料金8,000円
  • 安心の保守・メンテナンス料金(月額)3,000円
  • 1日あたりのコスト367円(保守込)
  • 保証金 ¥0
  • 契約期間は6年間となります。(契約期間終了後は解約希望が無ければ自動更新となります。)
